Projetado para melhorar a retenção do orifício na perfuração direcional, este estabilizador fabricado pela China apresenta 4 lâminas em espiral (ângulo de 30 °) para 35% de vibrações reduzidas de deslizamento. Feita de 4140 aço de liga com hardfacing de tungstênio, resiste a usar as formações ricas em quartzo e suporta bits PDC e tricone em buracos de 4-6 ''. O grau de balanço dinâmico de 1,2 m de comprimento e G2.5 garantem a operação estável em poços desviados (inclinação de 20 ° -60 °), enquanto o projeto leve (28kg) melhora a eficiência do disparo.
Passo da lâmina personalizada para formações específicas, rastreabilidade de material total e uma garantia de desempenho de 30 dias para reduzir o tempo não produtivo.
| Quantidade: | |
|---|---|

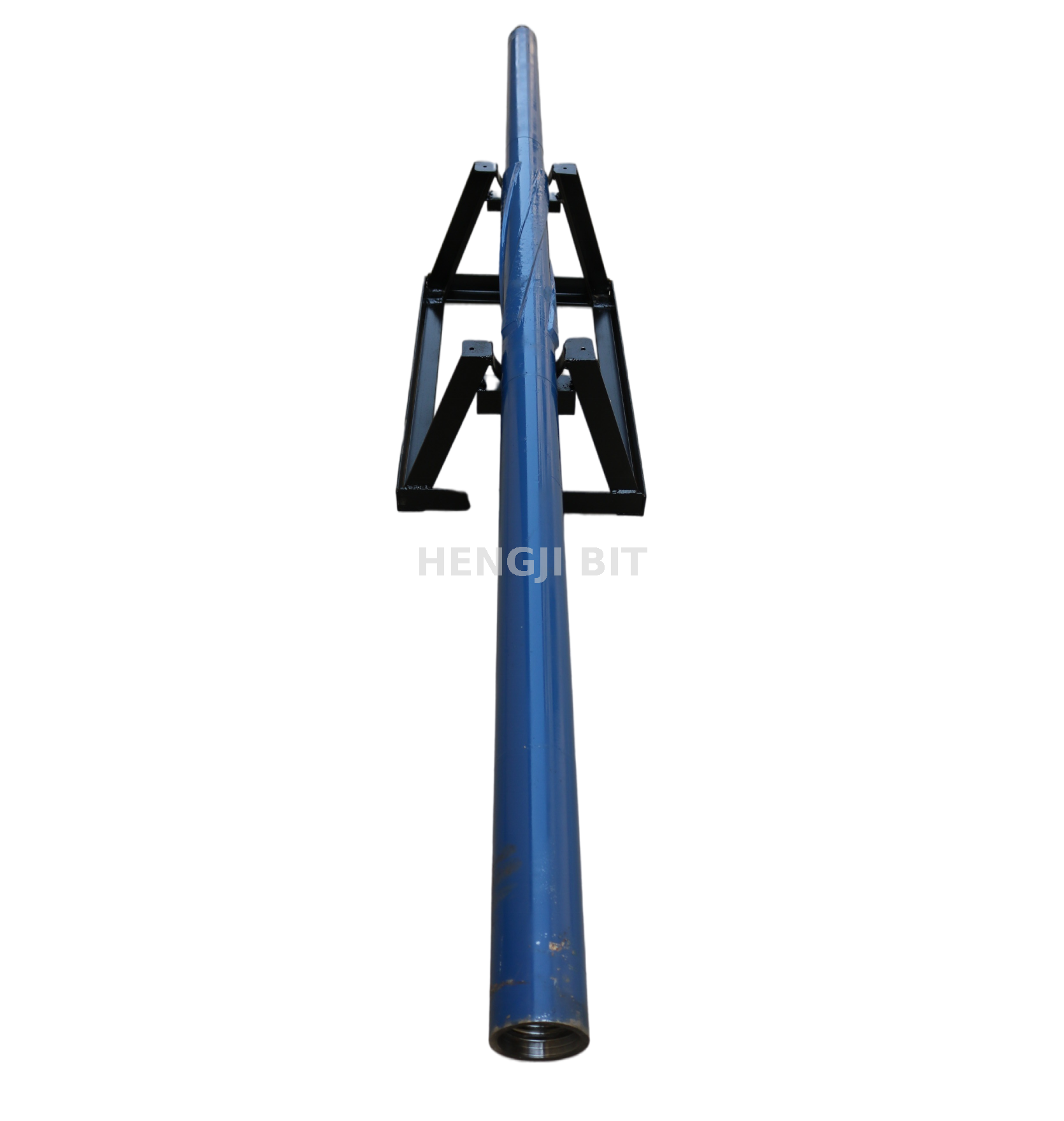

O estabilizador de perfuração em espiral de 4 1/8 '' (104,8 mm) é projetado para melhorar a retenção do orifício e reduzir a vibração na perfuração direcional, com 4 lâminas de liga de alta resistência com ângulo espiral de 30 °. O corpo (fio 5dp API) é feito de 4140 aço de liga (HRC 38-42), com o hardfacing de tungstênio em bordas da lâmina (55HRC) para resistir ao desgaste abrasivo. Seu diâmetro centralizador (102 mm) fornece uma folga ideal para tubos de broca de 4 1/2 '', enquanto o comprimento de 1,2 m garante estabilização lateral eficaz. O grau de equilíbrio dinâmico (G2.5) minimiza as vibrações harmônicas na faixa operacional de 150-250 rpm.
O ângulo de lâmina em espiral de 30 ° reduz a frequência do deslizamento em 35% através da transferência de torque aprimorada, conforme validado por testes de vibração de torção (ASTM D4065)
Espessura da lâmina de 15 mm e estacas de equilíbrio de espaçamento de 80 mm Evacuação (capacidade de 500 gpm) e suporte lateral (rigidez 20kn/m), ideal para poços desviados de 20 ° -60 °
Análise de elementos finitos (FEA) O perfil de lâmina otimizado reduz a frequência ressonante em 25% em comparação com os projetos retos de lâmina
O arco de arco transferido de plasma (PTA) (WC-12CO) nas pontas da lâmina aumenta a resistência à abrasão em 50% em formações ricas em quartzo, com taxa de desgaste <0,1 mm/100m
O corpo de 30μm de cromo resiste à corrosão na lama de água salgada (3,5% de NaCl), passando pelo teste de pulverização de sal de 1000 horas (ASTM B117)
O raio de filete de 8 mm nas raízes da lâmina reduz a concentração de tensão em 30%, impedindo a falha de fadiga em ambientes de vibração de alta frequência
Compatível com o cone de rolos e os bits PDC em tamanhos de furo de 4-6 '
O design leve de 28 kg reduz a carga do gancho em 10% em comparação com estabilizadores semelhantes, melhorando a velocidade de disparo em 15%
Tom de lâmina personalizado (25 ° -35 °) disponível com base no índice de fragilidade da formação, otimizado por meio de modelagem de dinâmica de perfuração específica do cliente
Perfuração direcional em formações de xisto laminado (por exemplo, Eagle Ford Shale com 45 ° de cama de cama)
Perfuração horizontal de poço em sequências de arenito/arenito intercaladas que requerem controle de inclinação de 0,5 °/30m
Perfuração de buracos finos (4-6 '') para exploração geotérmica em intrusões de granito
Operações de arrecadação para corrigir a ovalidade do poço (> 5%) em bacias de sedimentos mole
Indicador de desgaste da lâmina : botões substituíveis de carboneto de tungstênio (diâmetro de 10 mm) com escalas de desgaste com código de cores, permitindo uma inspeção visual rápida durante o tropeço
Protetor de rosca : tampa de plástico para serviço pesado (HDPE, estabilizado por UV) com inserção de aço, atendendo aos requisitos de proteção de roscas da API Spec 5ct
Ferramenta de alinhamento : dispositivo guiado a laser (precisão ± 0,1 °) para posicionamento preciso do estabilizador em relação aos subs de Bend em conjuntos direcionais
Personalização de engenharia : geometria de lâmina personalizada usando dados de furo de poço fornecidos pelo cliente (por exemplo, gravidade dogleg, propriedades de lama) para controle de vibração ideal
Rastreabilidade do material : Relatório completo de teste de material (MTR), incluindo composição química, registros de tratamento térmico e propriedades mecânicas (tração, impacto)
Garantia de desempenho : testes independentes de terceiros mostram 10% mais rápido ROP devido a um salto de bit reduzido, apoiado por garantia de desempenho de 30 dias
Eficiência de custos : a vida útil prolongada (mais de 200 horas) reduz o tempo não produtivo (NPT), minimizando o disparo para a substituição do estabilizador
